Pertemuan 13 Routing Fundamental

PERTEMUAN 13

ROUTING FUNDAMENTAL

Routing Protocol

Router Memilih Jalur Terbaik

• Router menggunakan protokol routing statis dan dinamis untuk melakukan remote dan membangun tabel routing mereka.
• Routing menggunakan tabel routing untuk menentukan jalur terbaik untuk mengirim paket.

Router Memilih Jalur Terbaik

Jalur terbaik yang  dipilih oleh routing protokol ialah berdasarkan nilai atau metrik yang digunakan untuk menentukan jarak untuk mencapai jaringan :

• Metrik adalah nilai yang digunakan untuk mengukur jarak ke jaringan tertentu.
• Jalur terbaik ke jaringan adalah jalan dengan metrik terendah.

Protokol routing dinamis menggunakan aturan dan metrik merekasendiri untuk membangun dan memperbarui tabel routing:

• Routing Information Protocol (RIP) – Hop Count.
• Open Shortext Path First (OSPF) - Berdasarkan bandwidth kumulatif dari sumber ke tujuan.
• Enhanced Interior Gateway Routing Protocl (EIGRP) - Bandwidth, delay, load dan reliability.

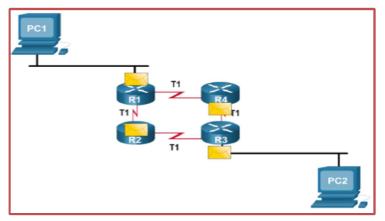

LOAD BALANCING

Ketika router memiliki dua atau lebih jalur ke tujuan dengan metrik yang sama, maka router meneruskan paket menggunakan kedua jalur yang sama:

• Load balancing dapat meningkatkan kinerja jaringan.
• Load balancing dapat dikonfigurasi untuk menggunakan kedua protokol routing dinamis dan statis.

ROUTING STATIC

Routing static dan default routing static dapat dilakukan setelah interface yang terkoneksi ditambahkan ke dalam table routing:

• Routing static dikonfigurasi secara manual.
• Routing static harus diperbarui secara manual jika topologi berubah.
• Mengkonfigurasi Routing static ke dalam jaringan tertentu menggunakan perintah ip route network mask {next-hop-ip |exit-intf}.
• Mengkonfigurasi default routing static menggunakan perintah ip route 0.0.0.0 0.0.0.0 {exit-Iintf | next-hop-ip}.

DEFAULT ROUTING STATIC

ROUTING STATIC

ROUTING DINAMIS

• Routing dinamis digunakan oleh router untuk berbagi informasi tentang reachability dan status jaringan jarak jauh.
• Digunakan untuk memelihara dan memperbaharui tabel routing mereka secara otomatis.

PROTOKOL ROUTING DINAMIS

IPv4

Router Cisco dapat mendukung berbagai protokol routing dinamis IPv4 termasuk:

• EIGRP – Enhanced Interior Gateway Routing Protocol.
• OSPF – Open Shortest Pat First.
• IS-IS – Intermediate System-to-Intermediate System.
• RIP - Routing Information Protocol

PROTOKOL ROUTING DINAMIS

IPv6

Router Cisco dapat mendukung berbagai protokol routing dinamis IPv6 termasuk:

1.     RIPng (RIP generasi berikutnya).

2.     OSPFv3.

3.     EIGRP untuk IPv6.
